| Lugar de origem: | CHINA |
|---|---|
| Marca: | Prostepper |
| Certificação: | CE/ISO/ROHS |
| Número do modelo: | PST86H268-4C45 |
| Quantidade de ordem mínima: | 1pcs |
| Preço: | Negotiable |
| Detalhes da embalagem: | o pacote interno é espuma de EPE, o pacote exterior é caton com filme, o tamanho da caixa é 32.5*30. |
| Tempo de entrega: | dentro do trabalho 10 dias após ter recebido seu pagamento |
| Termos de pagamento: | T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 250000PCS |
| Nome do produto: | motor de piso do cabo de 86mm | ligação: | 4 |
|---|---|---|---|
| Característica: | Torque alto, estável | tipo do fio: | Tipo de cabo |
| Fase: | 2 | Comprimento: | 66.5mm |
| Peso: | 1.8KG | Aplicação: | Machne do CNC, dispositivo médico, impressora 3D |
| Realçar: | Motor deslizante do cabo Nema34,motor deslizante do cabo de 86mm,atuador linear híbrido de 86mm |
||

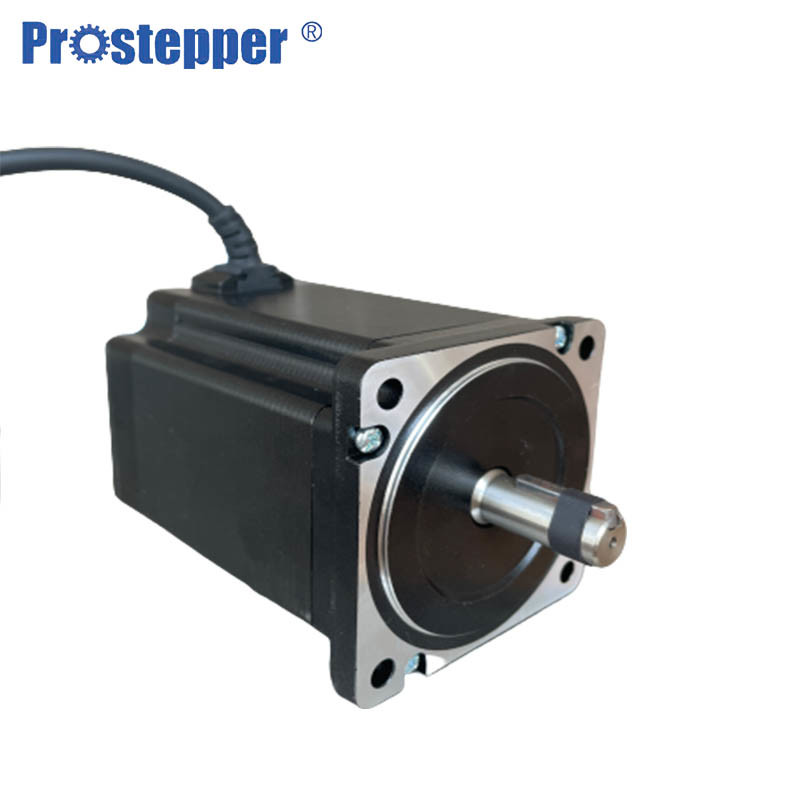

2 - do cabo alto do motor do eixo de torque da fase Nema34 86mm motor deslizante para a máquina do CNC
História da empresa: CHANGZHOU PROSTEPPER CO., LTD. foi estabelecido em 2004 como Jiangsu alto - a empresa da tecnologia, que está contratando em desenvolver, em projetar e em produzir o motor deslizante profissional e o motor sem escova da C.C. É fabricação do motor e a história do R&D datou desde 1998.
Especificações gerais
| Especificação | Características do motor | |
| Classe da isolação | Classe B130°C | |
| Precisão do ângulo da etapa | ±0.09° | |
| Suporte a tensão | AC500V (um minuto) | |
| Resistência de isolação | 100MQ MÍNIMO 500VDC | |
| Elevação da temperatura | 80*C MAX | |
| Jogo radial | máximo de 0.025mm (Load450g) | |
| Jogo axial | máximo de 0.075mm (Load950g) | |
| Temperatura | -10~+50°C (não condensação) | |
| Ambiente operacional | Umidade | MÁXIMO 85%RH (não condensação) |
| Meio | Nenhuma gás ou poeira corrosiva. Não diretamente em contato com a água, o óleo, etc. | |
| Ambiente do armazenamento | Temperatura | 0~+50°C (que se condensa não |
| Umidade | MÁXIMO 85%RH (não condensação) | |
| Vida | 5000 horas MÍNIMO. | |
Carga radial de Load&Axial
| Tamanho do motor | Diâmetro do eixo (milímetros) | Carga radial (N) | Carga axial (N) | ||||||
| Distância da superfície de montagem (milímetros) | |||||||||
| 5 | 10 | 15 | 20 | 25 | 30 | 35 | |||
| NEMA8 | 4 | 15 | 12 | — | 3 | ||||
| NEMA 11 | 5 | 50 | 35 | 25 | — | 5 | |||
| NEMA 14 | 5 | 50 | 35 | 25 | 20 | — | — | — | 10 |
| NEMA 17 | 5 | 50 | 35 | 25 | 20 | — | — | 15 | |
| NEMA 23 | 8 | 270 | 180 | 130 | 100 | 90 | — | 20 | |
| NEMA 24 | 8 | 200 | 135 | 100 | 82 | 58 | — | — | 30 |
| NEMA 34 | 14 | 620 | 550 | 480 | 390 | 340 | 290 | 260 | 60 |
Especificação:
| Modo nenhum | PST86H268-4C30 | PST86H268-4C45 |
| Guardando o torque | 3.6N.m | 3.6N.m |
| Corrente relacionada | 3A/Phase | 4.5A/Phase |
| Resistência | 1Ω/Phase | 0.5Ω/Phase |
| Indutância | 6.8MH/Phase | 3.3MH/Phase |
| Inércia | 1400g.cm2 | 1400g.cm2 |
| Peso | 1.8kgs | 2.1kgs |
| Comprimento | 66.5mm | 66.5mm |
| Conexão | C | C |
Por favor a nota o esboço mostra um motor do duplo-eixo.
O único motor do eixo não tem o eixo azul da parte e * os demensions do furo da marca.
A curva aboved da velocidade/torque é baseada em condições de teste dos prostepper. Quando as condições de condução mudarem, as mudanças dinâmicas do torque demasiado.
A corrente relacionada indicou na especificação é um valor eficaz, ajusta por favor a corrente do motorista abaixo da corrente ralted.
Se você tem imagens ou desenhos do motor para nos mostrar, ou você detalhou especs. como a tensão, velocidade, torque, tamanho do motor, trabalhando o modo do motor, a vida necessário e o nível de ruído etc., por favor não hesite deixar-nos saber, a seguir nós podemos recomendar o motor apropriado por seu pedido em conformidade.
Depois que confirmou as especs. necessários do motor, nós citaremos e para fornecer uma fatura do formulário para amostras, uma vez que nós obtemos o pagamento, nós conseguiremos uma PASSAGEM de nosso departamento de conta continuar em conformidade amostras.
Controle de qualidade:
1. Cada processo de produção tem uma pessoa especial a testar para assegurar a qualidade
2. Tenha os coordenadores profissionais para verificar a qualidade
3. Todos os produtos passaram o CE, ROHS, certificação da gestão de qualidade do ISO
Aplicações:
Maquinaria de matéria têxtil, máquina de gravura
Segurança, 4g antena, energia solar
Equipamento médico, automatização industrial
Automóvel, burótica
Equipamento de impressão, anunciando o equipamento
Produto Decription:
1. Controle de posição exato
O deslocamento angular do motor de piso pode precisamente ser controlado pelo número de pulsos elétricos. A precisão do ângulo pode ser controlada dentro de ±0.09゜without todos os dispositivos de feedback.
2. Rotação, pausa e posse dianteiras/reversas
Rotação dianteira/reversa do motor deslizante pode ser controlada pela sequência de entrada dos pulsos elétricos controlados.
3. Escolha os materiais da matéria prima do fornecedor famoso do tipo em China ou no exterior
4. Cada peças sobresselentes são controladas restritamente em todo o processo de produção
5. O projeto aperfeiçoado elevado desempenho do circuito eletromagnético, aumentando o torque do motor, abaixa a escala de aumentação da temperatura no motor, promove o motor que corre mais estável.
6. Controle de posição preciso
7. O equipamento de teste em linha está funcionando todo o tempo
FAQ:
Q: Posso eu ter amostras para testar primeiramente?
: Sim, definidamente você pode. Depois que confirmou as especs. necessários do motor, nós citaremos e para fornecer uma fatura do formulário para amostras, uma vez que nós obtemos o pagamento, nós conseguiremos uma PASSAGEM de nosso departamento de conta continuar em conformidade amostras.
Q: Como você se certifica da qualidade do motor?
: Nós temos nossos próprios procedimentos da inspeção: para materiais entrantes, nós assinamos a amostra e a tiragem para certificar-se de materiais entrantes qualificados; para o processo de produção, nós temos a inspeção da excursão no processo e a inspeção final para certificar-se de produtos qualificados antes de enviar.
Q: Que é seu prazo de execução?
: Em linhas gerais, nosso produto padrão regular precisará 25-30days, um bocado mais longo para produtos personalizados. Mas nós somos muito flexíveis no prazo de execução, ele dependeremos das ordens específicas
